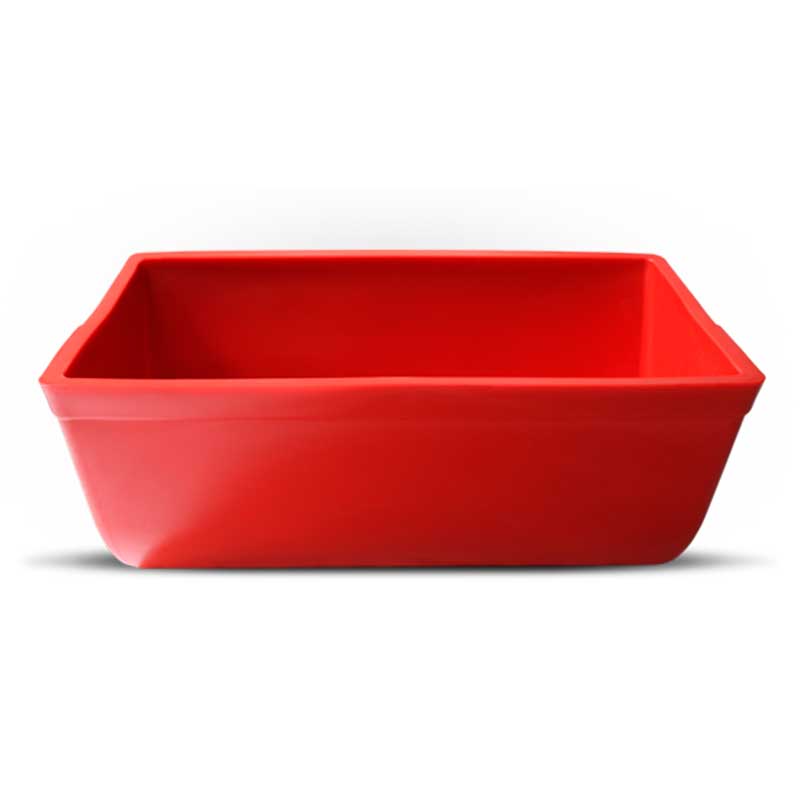

El cangilón HT-MAX está diseñado cuidadosamente para exceder los requerimientos de desempeño de un cangilón estándar, diseñado con paredes de mayor espesor y labio frontal reforzado para incrementar su vida útil y evitar que se rompa, lo que permite disminuir los reemplazos frecuentes y minimizar las paradas de producción. El espaciado vertical estándar entre cangilones en la banda es la proyección + 50mm; dependiendo del material transportado y la velocidad de la banda, menores o mayores distancias pueden ser usadas. Los usos mas comunes incluyen granos, fertilizantes, pellets, harinas, maíz, trigo, soja, azúcar, arroz entre otras aplicaciones.
Perforaciones: Los cangilones están fabricados sin patrón de perforaciones. Los cangilones se pueden fabricar con perforaciones a pedido.
Ventilación: Disponibles de acuerdo a las necesidades de cada cliente. Favor de consultar las diferentes opciones de ventilación en este catalogo.
Beneficios
- Incrementa la capacidad del elevador
- Reduce el mantenimiento del elevador
- Extiende la vida útil del cangilón
- Menos cangilones por metro, mayor capacidad
- Resistente a la corrosión, no produce chispas
CONSIDERACIONES GENERALES DE CANGILONES HT-MAX y HT-MAX H-P
Perforaciones
Los cangilones son fabricados sin perforaciones, por lo que el perforado puede ser realizado según la necesidad del cliente, sin costo adicional.
Ventilación
Disponible de acuerdo a la necesidad. Revise las opciones de ventilación en este catálogo.
Excavadores
Utilice cangilones metálicos o de Nylon con +7 a 13 mm de proyección y ancho para ayudar a aflojar el material atascado o endurecido de la bota del elevador, de esta forma se reduce la abrasión sobre los cangilones plásticos subsiguientes (cada 5 o10 cangilones).
Distancia en la Banda

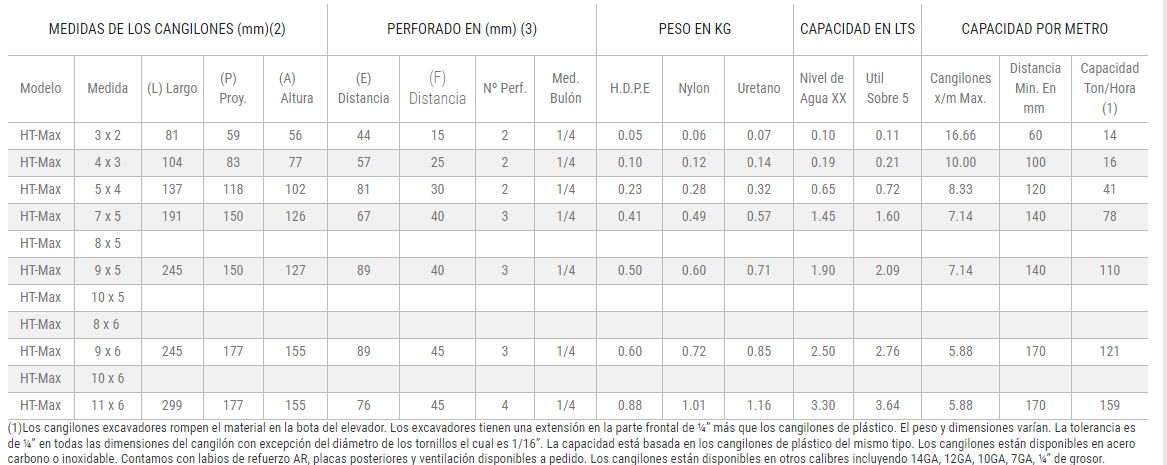

Revise la tabla de Dimensiones disponibles para consultar el espaciado de los cangilones HD-MAX. Dependiendo del material, ancho de polea y velocidad, se podrá usar un espaciado menor o mayor.
Instalación
Utilice bulones para correa de cabeza plana con o sin dientes para el anclaje en la banda. Diseñado para su uso con arandelas planas o de presión de gran diámetro y tuercas hexagonales o autofrenantes. Si los cangilones serán instalados en una cadena use bulones con cabeza hexagonal tuercas autoperforantes y arandelas.
Placas de Adaptación
Recomendadas para aplicaciones con montajes de cadena.
Capacidad Útil
Bajo uso normal, los cangilones HT-MAX transportaran y descargaran la capacidad en litros a nivel de agua + 5º, se recomienda usar la capacidad a nivel de agua para propósitos de diseño e ingeniería.
Polietileno
Aplicación: Temperatura de granos y productos alimenticios
Rango: -60F a + 180F (210F intermitente)
Material aprobado por la FDA: Sí
Comentarios: Polietileno económico de alta densidad. Material aprobado por la FDA para manipular productos de calidad alimentaria.
Nylon
Aplicación: Productos abrasivos densos, calientes y de alto impacto
Rango: -60 ° F a + 300 ° F (350 ° F intermitente)
Material aprobado por la FDA: No
Comentarios: Lo mejor para aplicaciones de alta temperatura, con necesidades de abrasión e impactos fuertes.
Uretano
Aplicación: Materiales pesados, abrasivos y pegajosos
Rango: -60F a + 180F (210F intermitente)
Material aprobado por la FDA: Sí
Comentarios: Más flexible y resistente a la abrasión. Resiste la adherencia del producto y las partículas cortantes afiladas.
FDA nilón
Aplicación:Productos abrasivos de grado alimenticio calientes, de alto impacto
Rango: -60F a + 300F
Material aprobado por la FDA: Sí
Comentarios: Lo mejor para aplicaciones de grado alimenticio a altas temperaturas, con necesidades de abrasión y fuerte impacto.
OPCIONES DE VENTILACIÓN DE UN CANGILÓN
Ventilar un cangilón facilita su llenado y descarga cuando se trata de materiales ligeros y esponjosos. Los materiales extremadamente densos o con paca fluidez pueden ser difíciles de manejar en elevadores de cangilones a altas velocidades. Debido a que estos materiales tienden a atrapar aire al ser transportados mediante un elevador de cangilones, es necesario para proporcionar alivios de aire durante su carga y descarga. Los materiales en esta categoría pueden ser harinas, comidas, concentrados o materiales finos. A medida que estos materiales entran al cangilón, el aire se libera a través de una serie de agujeros de ventilación en la parte inferior permitiendo un llenado completo. Estos orificios de ventilación también permiten que el aire vuelva a entrar al cangilón, lo que facilita la liberación completa del producto en la descarga.
Generalmente el diámetro de los orificios de ventilación es igual al de los usados para instalar el cangilón sobre la banda elevadora. En ciertos casos, se requerirán orificios con diámetros mayores para mejorar la ventilación.
La ventilación o venteo en los cangilones, ayudan a un correcto llenado y descarga evitando turbulencias, cuando se transportan productos muy livianos, con pelusa, extremadamente densos o materiales de poca fluidez.

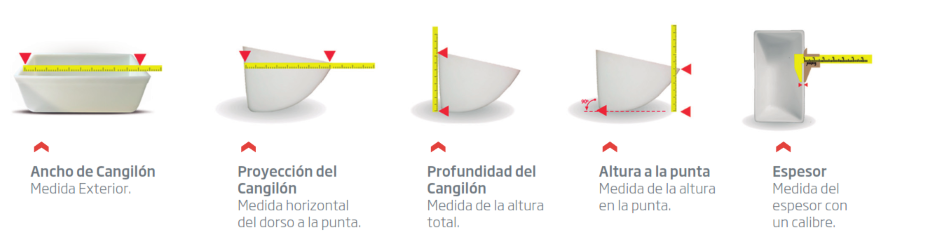

COMO MEDIR UN CANGILON
VENTILACION DE CANGILON
